二.SET-IVS6000係列功能簡介

1) SET-IVS6000係列逆變電源為(wei) 智能型專(zhuan) 用逆變電源，采用智能化微電腦CPU控製技術，控製線路簡捷、可靠，快速響應外部環境的變化；

2) SET-IVS6000係列逆變電源采用SPWM脈寬調製技術，輸出為(wei) 穩頻穩壓、濾除雜訊、失真度低的純淨正弦波；

3) SET-IVS6000係列逆變電源帶載能力強、負載兼容性好，內(nei) 置旁路開關(guan) ，提高了逆變電源供電的連續性、可靠性；

4) SET-IVS6000係列逆變電源直流輸入端采用先進的反灌雜音抑製技術，與(yu) 其他共用直流屏的通訊設備互不幹擾，交流輸入端采用多重濾波，消除市電電網的幹擾，滿足應用係統需要主用交流電源的需求；

5) SET-IVS6000係列逆變電源分為(wei) AC主供型和DC主供型；

1.1.1.1 AC主供型逆變電源在有市電時，處於(yu) 市電輸出，當市電輸入故障時自動切換到逆變輸出；

1.1.1.2 DC主供型逆變電源在有市電時，處於(yu) 逆變輸出，當直流輸入故障時自動切換到市電輸出；

6) SET-IVS6000係列逆變電源設計完善，允許在開機狀態下切斷直流，自動切換到市電旁路，不影響負載的供電，方便對蓄電池進行維護和更換；

7) SET-IVS6000係列逆變電源在出現電池電壓高/低、過載告警關(guan) 斷輸出後，電池電壓恢複正常，電源自動恢複輸出，消除了過載現象1分鍾後，電源自動恢複輸出，此項功能尤其適用於(yu) 無人值守的通訊基站；

8) SET-IVS6000係列逆變電源支持LED顯示功能，讓客戶隨時了解機器工作狀況；

9) SET-IVS6000係列逆變電源支持交流開機功能，用於(yu) 直流故障情況下開機；

10) SET-IVS6000係列逆變電源支持遠程通訊功能，利用監控軟件實時了解電源工作情況（選配）;

11) SET-IVS6000係列逆變電源支持TCP/IP協議功能，利用監控軟件走以太網的方式進行遠程監控（單台/多台）實時了解電源工作情況（選配）；

12) SET-IVS6000係列逆變電源提供三組無源幹結點（有單獨的幹接點接口），分別用於(yu) 直流輸入故障（1,2腳）、交流輸入故障（5,6腳）和交流輸出故障（3,4腳）告警。

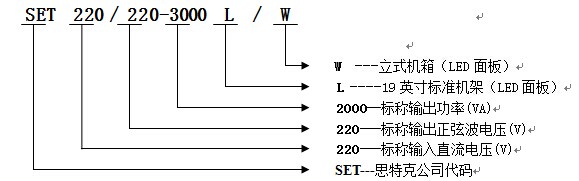

.SET-IVS6000係列型號說明

四.SET-IVS6000係列型號一覽

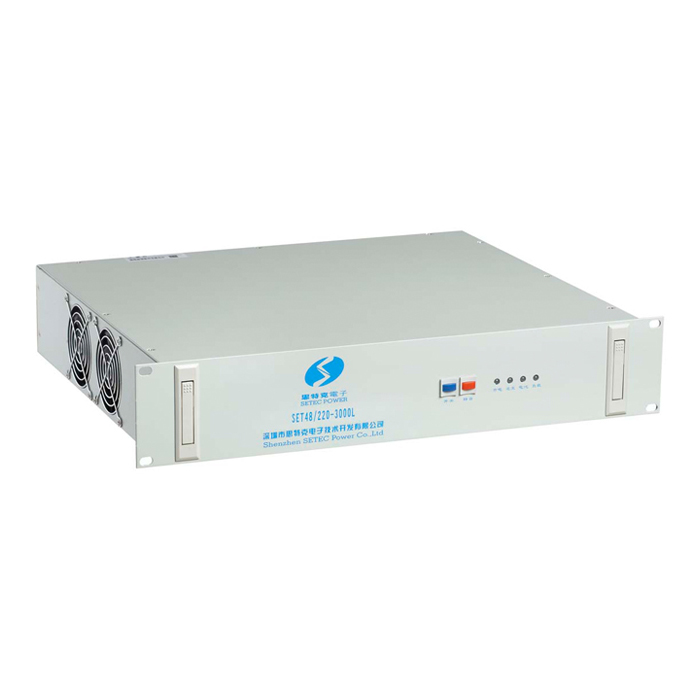

4.1 19英寸標準機架（LED麵板）

4.2 立式機架（LED麵板）

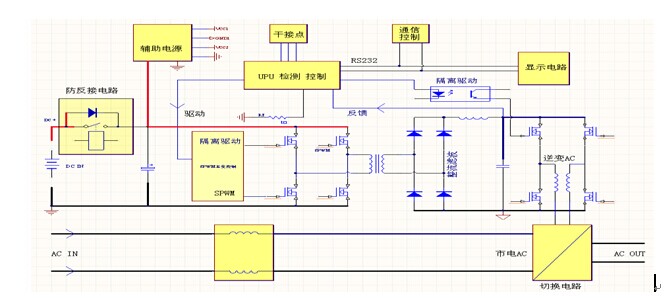

SET-IVS6000係列內(nei) 部方框圖
