深圳市旋乐吧SPIN8電子技術開發有限公司

模塊型號：

S DC VVV –III KW

S：旋乐吧SPIN8

DC：直流輸出

VVV: 表示額定輸出電壓, 常用400V、500、750V；

III: 表示額定輸出功率，常用10KW；

A: 表示產(chan) 品版本號；

例如產(chan) 品：SDC750-10KW

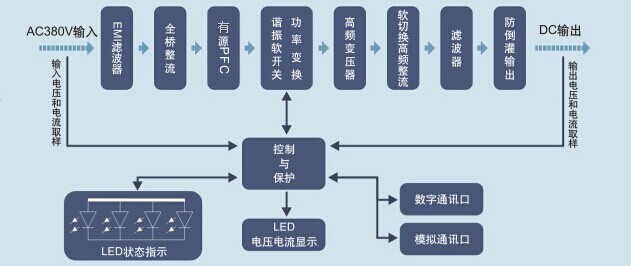

模塊原理圖：

模塊主要特點：

● 模塊采用全諧振、雙軟開關(guan) 原理設計，效率高達96%以上；

● 模塊采用全隔離設計。模塊控製部分與(yu) 輸入、輸出主電路全隔離設計，這樣可以有效地保證當由於(yu) 外部因素對模塊的輸入、輸出部分產(chan) 生過電壓時，模塊內(nei) 部控製電路不會(hui) 損壞；

● 所有電源模塊線路板（PCB）表麵均進行環氧塗敷處理，以達到防潮防塵目的；

● 模塊多重防逆流保護設計。采用防逆流保護措施，有效的防止各種故障電流倒灌現象；

● 輸入采用三相五線；

● 模塊內(nei) 置單片機，通過CAN\RS485口通信，監控係統可以監控每個(ge) 模塊輸出及運行狀態。

● 模塊帶有液晶顯示屏，實時顯示模塊輸出電壓、電流等參數，方便運行監控；

● 穩壓、限流運行功能。模塊能以設定的電壓值和限流值長期對電池組充電並帶負載運行。當輸出電流大於(yu) 限流值時模塊自動進入穩流運行狀態，輸出電流小於(yu) 限流值時模塊自動進入穩壓運行狀態；

● 輸出電壓、輸出電流調節功能。模塊通過後台監控可以調節輸出電壓和最大限流值；

● 並機功能。同型號模塊可並聯均流運行，且單個(ge) 模塊故障，不影響其它模塊的正常運行；

● 熱插拔功能。可以任意插拔其中任一台模塊使其接入或脫離係統，而不影響其他模塊的正常工作；

● 液晶顯示模塊參數，各種狀態指示燈；

● 保護及報警功能。輸入保護、短路保護、過溫保護、過壓保護、報警及顯示功能

技術參數表：
